LZZB9-35C(D)

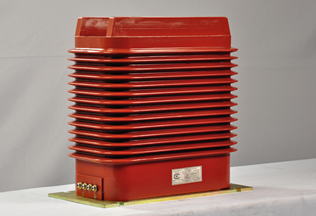

LZZB9-35C(D)型电流互感器



   >>>   产品概述

           LZZB9-35C(D)型电流互感器是户内环氧树脂浇注支柱式全工况型产品,适用于额定频率为50Hz、额定电压为35kV的电力系统供电气测量仪表和电气保护装置用,安装在各种型式的开关柜中。







  >>>  结构特点

         本型互感器为支柱式结构,采用环氧树脂全封闭浇注结构,耐污染及潮湿,也适用于热带地区,其铁芯采用超微晶合金或优质导磁硅钢片绕制成环形,二次导线均匀绕制在上面。一次导体采用优质软铜带或漆包线且外包加强绝缘绕制而成,以避免导体间匝间短路。二次出线端子用透明端子盒防护,产品底板上有接地螺栓及供安装用的安装孔。





   >>>   使用条件

        1. 环境温度类别

        (1最高+40℃;

        (2)日平均不能超过+30℃;

        (3最低 -5

        2. 海拔: 不超过1000m

        3. 大气条件大气中无严重影响互感器绝缘性能的污秽及侵蚀性和爆炸性介质。

        4. 系统的接地方式中性点非有效接地系统。

        5. 绝缘水平: 40.5/95/185kV

        6. 局部放电水平: 在1.2Um时小于50pC,在1.2Um/3时小于20pC

        7. 额定二次电流: 1A5A

        8产品允许在120%额定电流下长期运行

        9. 产品执行标准为GB1208-2006电流互感器。

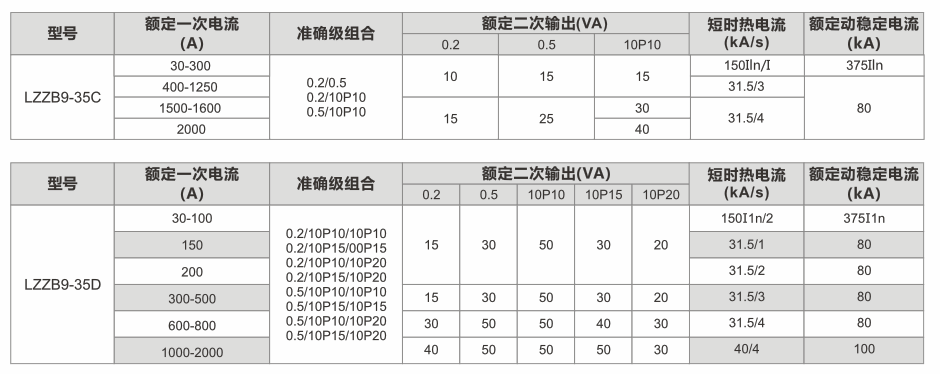

>>>   规格参数

         互感器的额定值见下列
