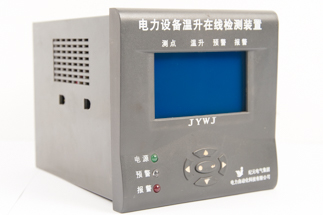

电力设备温升在线检测装置


>>> 产品概述

        电力设备温升在线监测装置, 是集计算机技术、微量信号传感技术、电磁兼容技术、数据信息处理技术、低功耗技术、网络通讯技术等为一体的高新技术产品。该电力设备温升在线检测装置是一种新型无线传输显示装置,可应用于各种需要通过无线传输测量温度的场合,主要用于实现对开关柜触头、母排等温升的检测和显示。该装置还可通过485串口和上位机通讯,后台监测人员可通过上位机软件准确及时的知道各开关柜温升的状态信息。

        整个系统主要由无线测温传感器、主机,本地监控中心三部分组成。无线测温传感器由自举电源、温度传感器和Zigbee无线传输模块组成。这种无线供电和信号传输有效的解决了强电压的绝缘难题。

         主机由信号采集、信号处理、显示、存储、通讯以及系统电源等模块组成。它完成对开关柜触头温度及环境温度信号的采集,经过微处理器的处理,通过LED灯、液晶等方式实时显示各检测点的状态信息,并且通过按键或者上位机软件设定触头的预报警阈值,通过与阈值的比较实时地给出预警、报警信息。此外,系统通过RS485方式实现与上位机的通讯,上位机可以实时查询当前该开关柜的工作状态以及报警阈值。



>>> 技术特点

(1)可在线监测高压开关柜6路断路器触头温升和3路母线接头温升
(2)实时显示柜内温度和湿度值,对9路温升值进行实时预警和报警
(3)可通过RS485与后台上位机进行通信
(4)测温传感器通过互感取能的方式供电,无需另外配置电源

(5)测温传感器与监测主机通过ZigBee无线方式进行数据传输,稳定可靠



>>> 技术参数

1. 主机技术参数

(1)供电电源:AC/DC(100~240)V

(2)工作环境:温度-55℃~85℃、湿度<95%RH

(3)温升测量范围:0~99K; 测量精度:±1K

(4)湿度测量范围:10%RH~99%RH;测量精度≤5%RH

(5)功耗:<10W

(6)耐压:>AC2000V/1mA-1min

(7)绝缘:>100MΩ

(8)通讯方式:RS485  波特率9600

(9)抗干扰:符合GB/T17626.8-1998标准

2. 无线测温传感器技术参数

(1)供电方式:CT线圈取电(40A<电流≤5000A)

2)温度测量范围:-40℃~125℃   精度:±0.5℃

3)通讯协议:Zigbee/IEEE802.15.4

4)工作环境:温度-40℃~125℃ 、湿度<95%RH
