系统架构示意图System architecture diagram

1传统配电方案存在的问题
传统配电方案主要存在以下问题:
        综合投资大,往往采用大容量箱变或配电室高低压开关柜加变压器的方案,耗费大量线径粗、造价高的低压线缆,占用空间多,基建投资大,综合投资较高。
        运行成本高,工作时间和休息时间的负荷峰谷变化大,配变空载损耗偏高,无功补偿效果差,运行损耗大。
        供电可靠性不好,保护不够完善,相对频繁的故障造成设备和生产双重经济损失。
        没有检测管理手段,无法直观了解配电设备的运行状况和供电质量。

        纪元电气集团推出的智能配电台区整体解决方案,采用10kV电源深入负荷中心设计思想,最大限度的减少低压电缆的供电半径,降低综合投资;变压器采用节能型自动调压调容变压器,配置智能电容器低压无功补偿,运行成本大大降低。具有远程控制、微机保护、配电监测、无线“四遥“等功能,是住宅小区、城乡电网等理想配电解决方案。

2智能配电台区整体解决方案效果


2.1体积小、重量轻
        推荐一体化方案采用小容量多布点的方式,单台箱变容量较小,体积小,重量轻,安装维护方便,占地面积小,易于和周边环境协调。
2.2综合投资少
        推荐一体化方案采用10kV电源深入负荷区的设计思想,采用箱变小容量贴近负荷多布点的方案,最大限度的减少低压电缆的供电半径,整体投资较传统方案可节省20%以上。
2.3运行费用低
(1)减少低压电缆使用,降低运行线损
        一体化方案较传统方案节省大量低压电缆,运行中电缆线损大大降低。同样截面积的电缆传输同样功率的情况下,低压电缆损耗是高压电缆损耗的625倍。
(2)调容技术降低变压器空载损耗
        工作时间和休息时间的负荷波动较大,变压器大量的时间处于空载或轻载状态运行,空载损耗较大。
        节能型箱变采用变压器自动调容技术,负荷轻载、空载时,变压器自动调整到小容量状态运行,大幅降低变压器的空载损耗。
(3)智能无功补偿提高节能效果
        传统低压补偿元件可靠性差,控制器死机、投切开关故障等原因易导致大量设备不能正常运行。
        智能无功补偿采用智能电容器,具有补偿方式灵活、补偿效果好、装置体积小、功耗小、价格适中、安装维护方便、使用寿命长、可靠性高等特点,并真正做到过零投切,满足用户对无功补偿要求。
        智能无功补偿降损效果提升显著,设备运行可靠。
2.4智能化运行
        智能配电台区具备自动调容、自动调压、精细补偿、远程控制、微机保护及无线“四遥“等功能,所有功能由箱变自动监测判断与动作,让用户尽享新科技带来的各项优势和便利。
2.5无线远程管理
        可通过手机或后台软件查看运行情况,调整各定值参数,远程控制停送电等,并可将运行数据自动保存做成报表和图表,提升用户管理水平。



技术特点Technical features

3智能配电台区
        智能配电台区一般最常见为柱上安装式和箱变式两类。
3.1柱上安装式智能配电台区

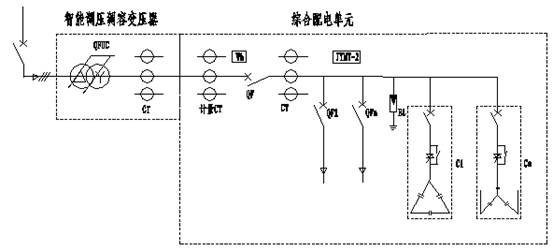

        柱上安装式智能一体化配电台区一般由柱上真空断路器、自动调压调容变压器、综合配电箱组成。

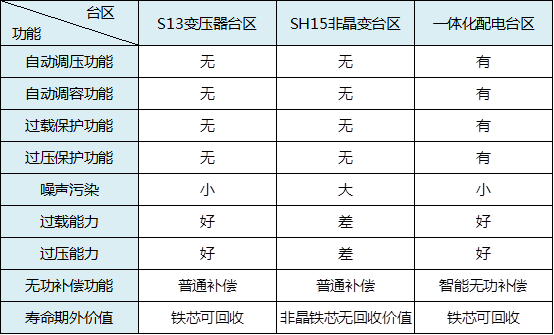

        智能型一体化配电台区整体节能效果比非晶变台区更好,综合成本更低,同时具备非晶变(和其它类型变压器)台区所没有的自动调容、自动调压、微机保护、智能补偿以及无线“四遥”等功能。
        智能型一体化配电台区不仅节能效果明显,而且增加了如下功能,使配电台区供电质量更好,管理更方便。
        微机保护:具有过负荷、过压、缺相、三相不平衡等保护,避免烧毁变压器和用电电器;
        远程控制:可以实现精确至配电台区的调度管理;
        自动调压:有效解决电压质量不合格造成的用电电器损坏、损耗增加、寿命缩短等问题,同时提高电压合格率也有较好降损作用;

        自动调容:解决变压器轻载或空载状态时变压器空载损耗大的问题。

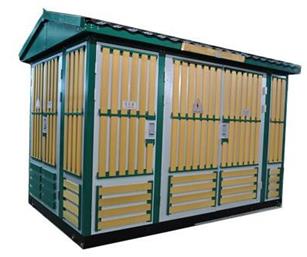

3.2箱变式智能配电台区






        箱变式智能配电台区用于居民小区、城乡电网、工矿企业等需落地安装的各种10kV配电场合。
        居民小区、城乡电网和工矿企业配电系统规划时大多采用传统的高压开关柜和低压柜组合或单台大容量箱式变电站方式,这种方式存在占地面积多、综合投资大、运行费用高、安装维护难、电能损耗大、电压合格率低、供电可靠性差、智能化管理程度低等问题。
        纪元电气集团推出的配电一体化方案,采用10kV电源深入负荷中心设计思想,最大限度的减少低压电缆的供电半径,降低综合投资;变压器采用节能型自动调压调容变压器,配置智能低压无功补偿,运行成本大大降低。具有远程控制、微机保护、配电监测、无线“四遥“等功能,是住宅小区、城乡电网和工矿企业的理想配电解决方案。





        整体化的一站式解决方案

        本公司设计、研发、生产能力雄厚,可为用户提供智能箱式变电站一站式的整体解决方案,包括从设计、制造、安装、调试的整个过程。

        强大的预警功能
        系统中内置了高可靠的预警功能,可以对变压器的高温、重瓦斯、轻瓦斯报警等危险情况进行有效预警,防止危险事故的发生。
        智能化的节电控制
        系统中采用智能自动调压调容变压器。变压器中内置的智能控制器可以实时监测变压器运行过程中电流、电压、功率等功能。在自动运行情况下,通过监视变压器运行负荷和电压状态,自动调节变压器的输出功率容量大小和输出电压高低,从而在保证配电质量的前提下,降低变压器空载损耗,达到节能的目的。
        全方位的监测和控制功能
        系统能对变压器运行过程中的电流、电压、功率、功率因素以及母线温度等运行状态进行实时在线检测,还可以根据运行环境控制箱式变电站内部的温湿度。众多的运行数据使本系统还具有故障诊断功能。该系统拥有多种高低压开关操作方式,包括手动操作、电动操作和远方控制三种方式,可以满足用户各方面的需求。
        强大的四遥功能
        通过后台软件,可以完全实现遥信、遥测、遥控、遥调等四遥功能。

4后台管理系统
        智能化的产品要有合适的信息平台,以往上的系统平台很多,价格也很高,但没有智能化的硬件设备基础均不实用。
        纪元电气集团开发的配电信息管理系统可以在PC机上运行,成本不高,使用简单,很适合作为备电运行管理的辅助手段,已有多家电力公司和企事业单位在广泛使用 。

        具备“设备远程监控、数据监测统计、故障诊断分析、综合用电管理。”
